Kit Tubo Marmitta
Comfort acustico e aerazione ottimale in bagni con condotti di aerazione collettivi.
I silenziatori acustici Tubo Marmitta sono stati studiati per garantire una sezione di passaggio d’aria superiore o equivalente a quella del condotto esistente da silenziare.

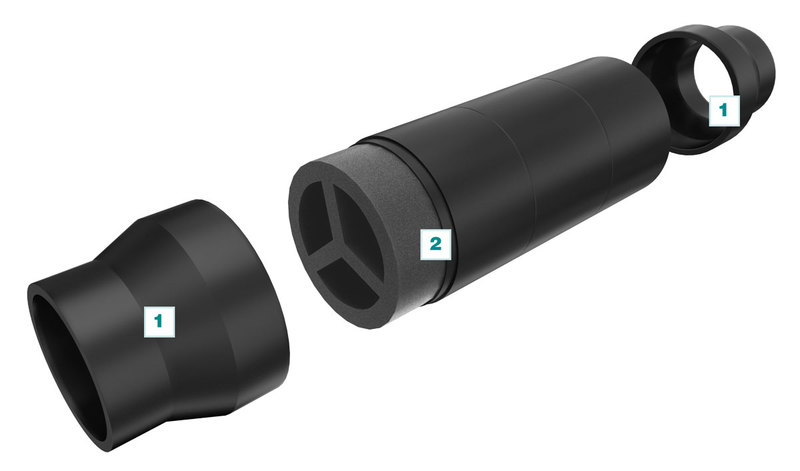

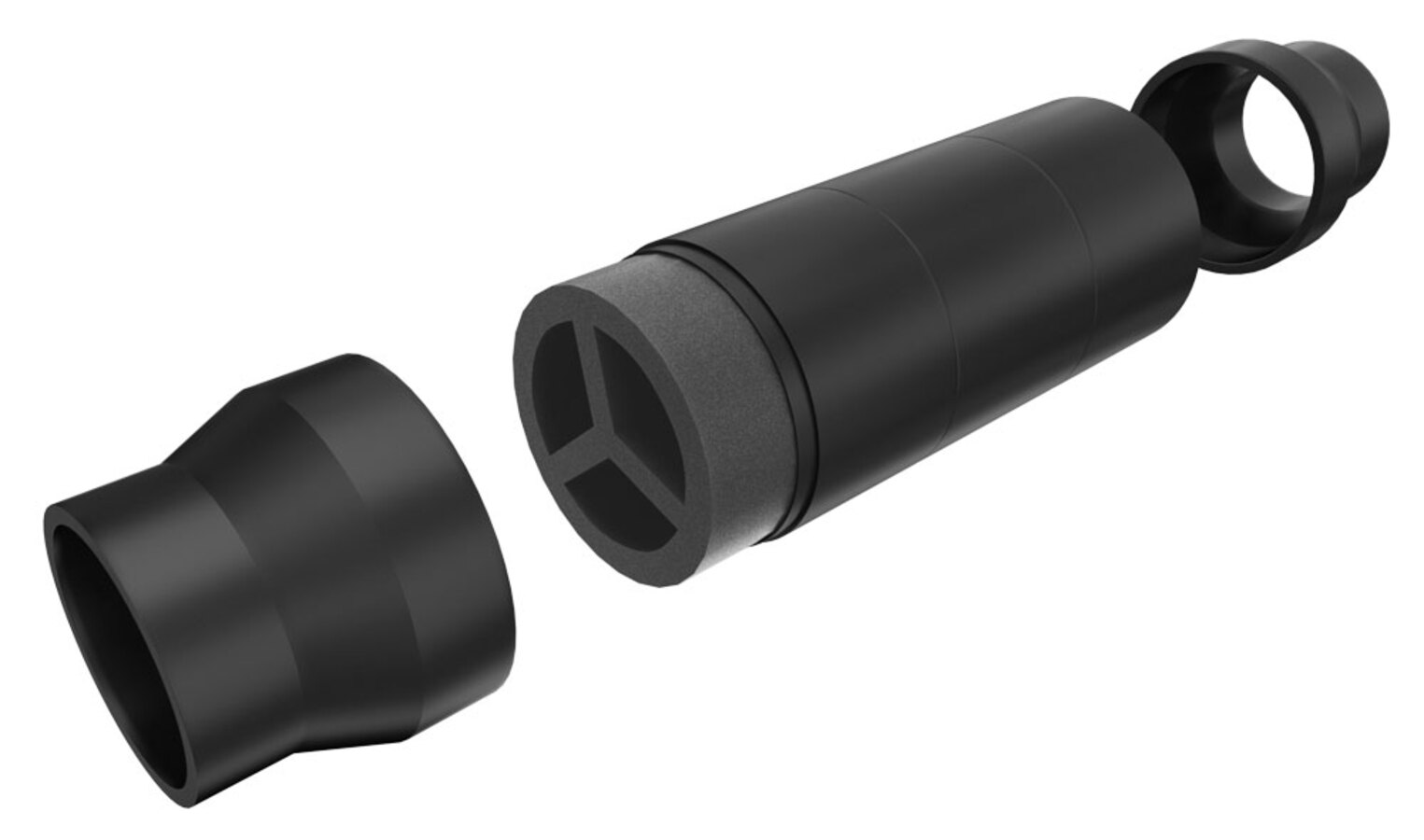

Tubo Marmitta è costituito da un silenziatore tubolare e due terminali che lo raccordano al diametro della tubazione esistente.
Il Tubo Marmitta, con anima in Tubo Piuma si inserisce interrompendo il canale esistente e raccordandolo ai diametri opportuni in modo da incrementare o mantenere la sezione di passaggio dell’aria, con prestazioni di abbattimento acustico elevate.
- Raccordo
- Tubo rigido con tubo piuma all’interno
Vantaggi
- Facilità di installazione
- Sezione di ventilazione incrementata o costante
- Versatitlità di impiego
- Universale
- Elevate prestazioni fonoisolanti

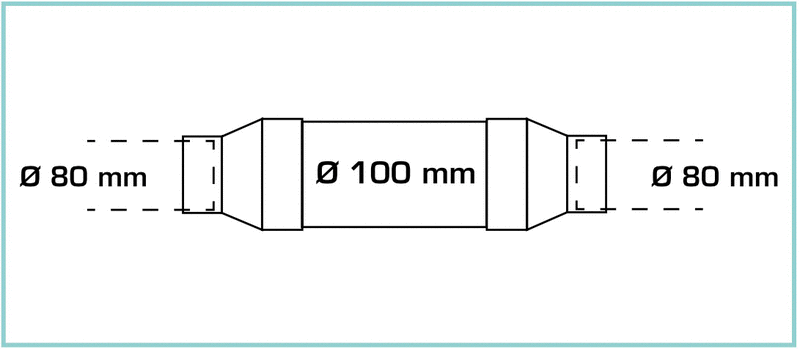

TM 100
TM 125
TM 140
TM 160

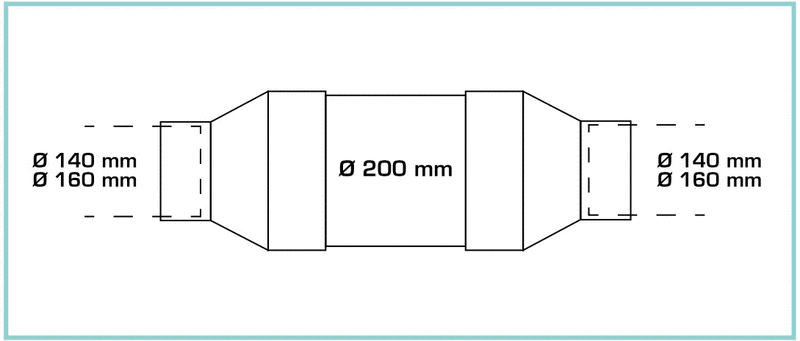

TM 200
TM 250
Fasi di posa in opera
Scegliere il silenziatore acusticoTubo Marmitta, in base al diametro del tubo esistente da silenziare.

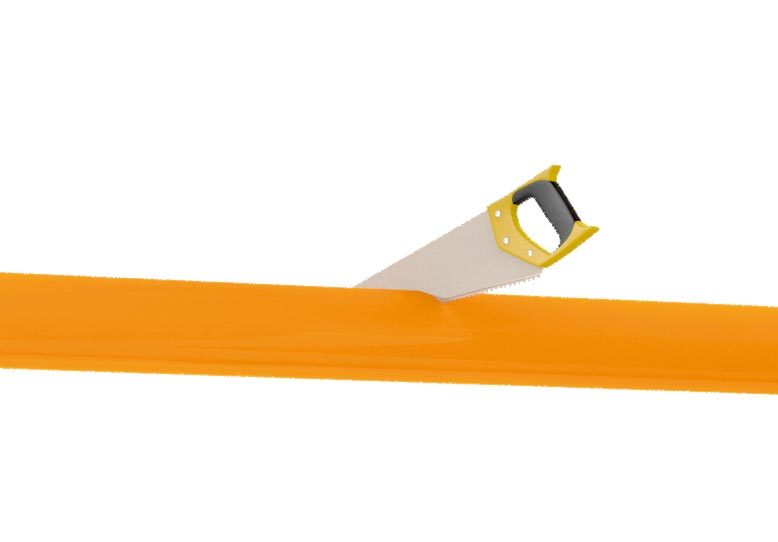

Interrompere la tubazione del condotto d’aria da silenziare e posizionare i raccordi in prossimità delle due estremità*.

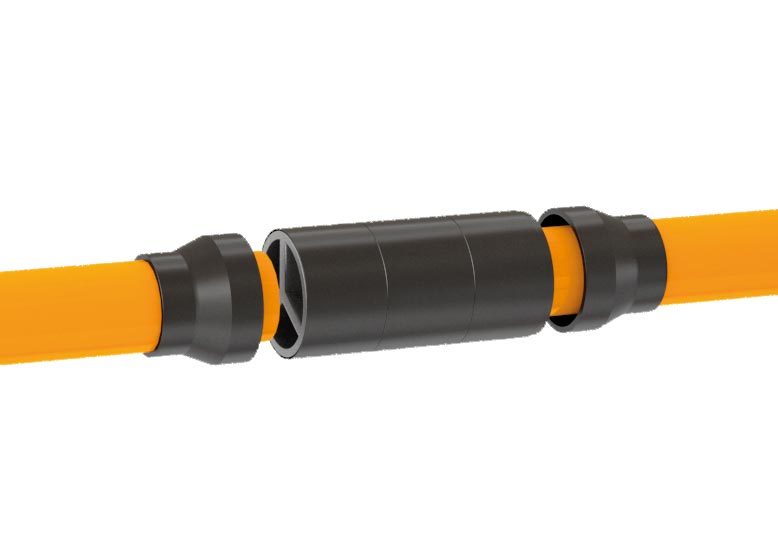

Interporre il Tubo Marmitta nel diametro scelto e raccordarlo agli elementi già posizionati*.
Si otterrà un condotto caratterizzato dalla medesima sezione di passaggio dell’aria o superiore, con elevate performance di abbattimento acustico*.
* In mancanza del bicchiere collegare la riduzione al tubo con un manicotto femmina/femmina
Varianti
| Codice | Tipo | Abbattimento Acustico | Pass. Aria | Diametro Raccordi | Lunghezza Standard |
|---|---|---|---|---|---|
| P210030100 | KIT TM 100 L480 | Dn,e,w = 47 dB (certificato) | cm2 28 | Ø 80 mm | 680 mm |
| P210030125 | KIT TM 125 L480 | Dn,e,w = 49 dB (certificato) | cm2 34 | Ø 80 mm | 680 mm |
| P210030126 | KIT TM 125 L480 | Dn,e,w = 49 dB (certificato) | cm2 34 | Ø 100 mm | 680 mm |
| P210030140 | KIT TM 140 L480 | Dn,e,w = 41 dB (certificato) | cm2 58 | Ø 100 mm | 680 mm |
| P210030142 | KIT TM 142 L480 | Dn,e,w = 41 dB (certificato) | cm2 58 | Ø 125 mm | 680 mm |
| P210030160 | KIT TM 160 L480 | Dn,e,w = 48 dB (certificato) | cm2 100 | Ø 125 mm | 680 mm |
| P210030161 | KIT TM 161 L480 | Dn,e,w = 48 dB (certificato) | cm2 100 | Ø 140 mm | 680 mm |
| P210030200 | KIT TM 200 L480 | Dn,e,w = 38 dB (certificato) | cm2 145 | Ø 140 mm | 680 mm |
| P210030201 | KIT TM 201 L480 | Dn,e,w = 38 dB (certificato) | cm2 145 | Ø 160 mm | 680 mm |
| P210030250 | KIT TM 250 L480 | Dn,e,w = 39 dB (certificato) | cm2 225 | Ø 200 mm | 680 mm |
