Quadro Piuma
Quadro Piuma è un silenziatore per condotti di aerazione e ventilazione industriali studiato per l’inserimento in tubi a sezione quadrata o rettangolare e formato da elementi componibili che lo rendono estremamente versatile nel dimensionamento.
Elementi fonoassorbenti di forma quadrata o rettangolare realizzati in poliuretano espanso flessibile, studiati per l’isolamento acustico di condotti di aerazione e ventilazione industriali di nuova installazione o già esistenti.
Gli elementi, disponibili in due formati 150x200 mm e 200x200 mm, sono utilizzabili singolarmente o in abbinamento per adattarsi al formato richiesto.
Vantaggi
- Non richiede opere murarie
- Facilita’ di installazione
- Basso costo
- Ottimi risultati
- Flessibilità supera anche curve a 90°

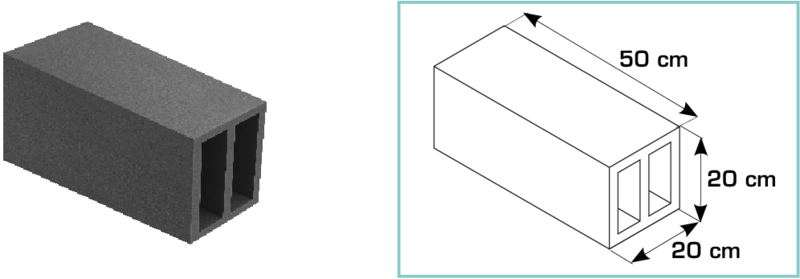

Modello 20x20 cm
Abbattimento acustico 39 dB
Pass. aria cm2 187,5

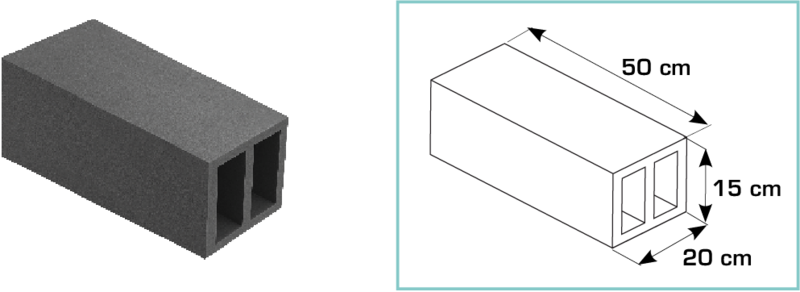

Modello 15x20 cm
Abbattimento acustico 44 dB
Pass. aria cm2 125

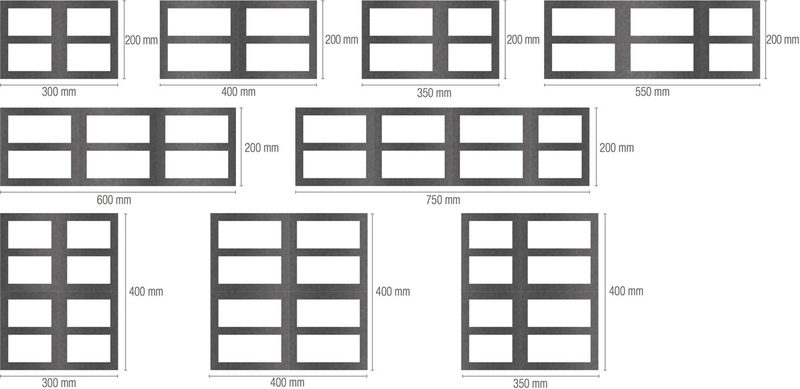

Esempi di abbinamento
Posa in opera Quadro Piuma
Rimuovere la griglia e misurare le dimensioni del foro e scegliere il Quadro Piuma adeguato.
Inserire Quadro Piuma, configurato nell'opportuna dimensione all'interno del condotto spingendolo fino a raggiungere il posizionamento desiderato.
Ricollocare la griglia o il diffusore all'imbocco del condotto.
NB.: Questi valori si intendono sempre validi con lunghezza Quadro Piuma non inferiore a 500 mm, per valori con lunghezza diversa contattare la sede.
Varianti
| Codice | Tipo | Lunghezza | Altezza | Abbattimento Acustico | Base |
|---|---|---|---|---|---|
| P210009015 | QUADRO PIUMA mm150X200 L.500 | 500 mm | 200 mm | Dn,e,w = 44 dB (certificato) | 150 mm |
| P210009020 | QUADRO PIUMA mm 200X200 L.500 | 500 mm | 200 mm | Dn,e,w = 39 dB (certificato) | 200 mm |
